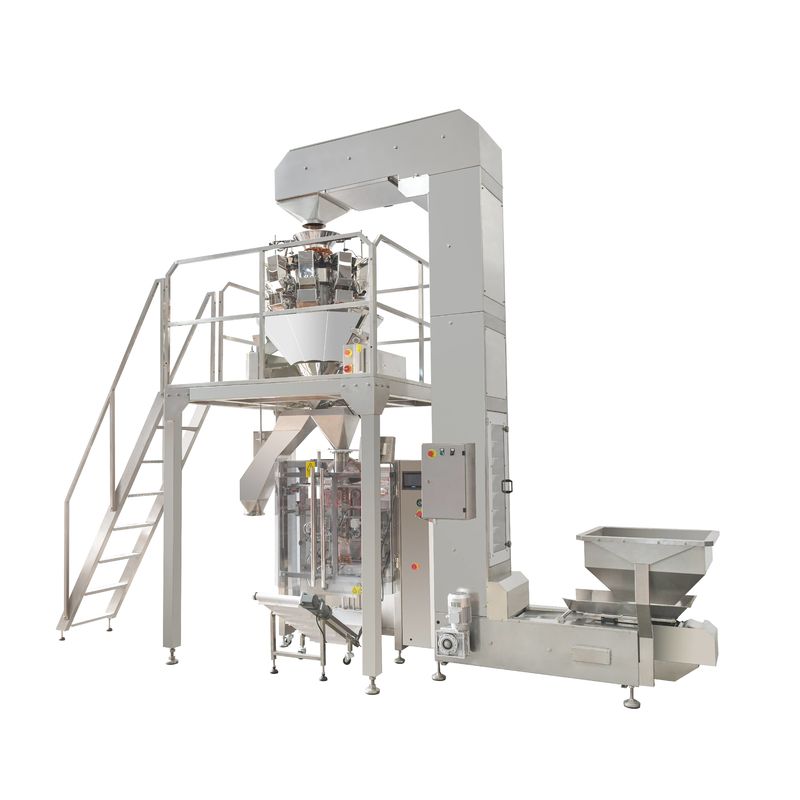

মাল্টি হেড স্কেল ওয়েজিং ভেরিকাল প্যাকেজিং মেশিন 15-35 ব্যাগ/মিনিট

মাল্টি হেড স্কেল ভারসাম্যপূর্ণ উল্লম্ব বড় প্যাকেজিং মেশিন,15-35 / মিনিট,কণা,অনিয়মিত আইটেম যা

প্রক্রিয়া প্রবাহঃ

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

টেকনিক্যাল প্যারামিটারঃ

প্যাকেজিং উপাদানঃ কণা, ট্যাবলেট বা অনিয়মিত ওজনযুক্ত আইটেম

প্যাকেজিং ক্ষমতাঃ 100-2000g

প্যাকেজিং গতিঃ 20-40 ব্যাগ / মিনিট (প্যাকেজিং ব্যাগের দৈর্ঘ্য এবং উপাদান অবস্থার উপর নির্ভর করে)

ব্যাগ তৈরির ক্ষমতাঃ 115 ≤ W ≤ 350mm x L ≤ 310mm (একটি ব্যাগ টানা)

প্যাকেজিং ফিল্মঃ ≤ 750 মিমি

ব্যাগের আকারঃ TBD

প্যাকেজিং ফিল্মের প্রস্থঃ নির্ধারণ করা হবে

সিলিং ফর্মঃ ব্যাক সিলিং

উল্লম্ব সিলিং ফর্মঃ পাশের সিলিং (একক কর্ম)

পিছনের সিলিং প্রস্থঃ 10-15mm সোজা শস্য

অনুভূমিক সিলিং প্রস্থঃ অনুভূমিক সিলিং ছাঁচের পুরো প্রস্থ 20 মিমি, সোজা রেখাগুলির সাথে (2 মিমি দূরত্ব)

কাটার পদ্ধতিঃ টুকরো টুকরো কাটিয়া (মধ্যে একটি ছুরি দিয়ে ক্রস সিলিং, স্বাধীন কাটিয়া না)

অপটোইলেকট্রনিক কন্ট্রোলঃ রঙ কোড নিয়ন্ত্রণ দৈর্ঘ্য বা টাচ স্ক্রিন সেটিং দৈর্ঘ্য

ব্যাগ টানার পদ্ধতিঃ সার্ভো মোটর ব্যাগ টানতে বেল্ট ড্রাইভ

অনুভূমিক সীল পদ্ধতিঃ বায়ুসংক্রান্ত অনুভূমিক সীল

প্যাকেজিং উপকরণঃ কম্পোজিট প্যাকেজিং উপকরণ

পাওয়ার সাপ্লাইঃ এসি 220V/50HZ 4.5KW

গ্যাস উৎস চাপঃ 6 কেজি

গ্যাস খরচঃ 0.6 m3/min

মৌলিক কনফিগারেশনঃ

7 "ইনোভেন্স রঙিন টাচ স্ক্রিন+ইনোভেন্স পিএলসি (চীনা অপারেটিং ভাষা), ত্রুটি প্রম্পট এবং স্ব-নির্ণয়ের ফাংশন সহ

তাইওয়ান AIRTAC বায়ুসংক্রান্ত উপাদান

ইউডিয়ান তাপমাত্রা নিয়ন্ত্রণ (1 লম্বা সিল, 2 ক্রস সিল)

ইনোভেশন সার্ভো মোটর ব্যাগ টানা

স্নাইডার বা ওমরনের বৈদ্যুতিক উপাদান

পুরো মেশিনের উন্মুক্ত অংশগুলি 304 স্টেইনলেস স্টীল বা অ্যালুমিনিয়াম খাদ উপাদান থেকে তৈরি (চলন্ত অংশ ব্যতীত)

উপাদানটির সাথে যোগাযোগের অংশটি স্টেইনলেস স্টীল 304 উপাদান থেকে তৈরি

সংযুক্ত স্কেলের স্কিম্যাটিক ডায়াগ্রামঃ

সংযুক্ত স্কেলের প্রযুক্তিগত পরামিতিঃ

HX-A14 14 মাথা 1.6L স্টেইনলেস স্টীল জলরোধী মাইক্রোকম্পিউটার সমন্বয় স্কেল

টেকনিক্যাল প্যারামিটারঃ

ওজন পরিসীমাঃ ১০০-২০০০ গ্রাম

ওজন গতিঃ ≤ 60 ব্যাগ/মিনিট (প্যাকেজিং ওজন এবং উপাদান বৈশিষ্ট্য উপর নির্ভর করে পরিবর্তিত হয়)

ওজন নির্ভুলতার পরিসীমাঃ এক্স (0.5) স্তর, প্রায় ± 0.5-2g (উপাদানের অবস্থার উপর নির্ভর করে)

হপারের ধারণক্ষমতাঃ ১,৬০০ মিলি

প্রধান কম্পন প্লেটঃ কম্পন প্রকার

ড্রাইভিং পদ্ধতিঃ স্টেপার মোটর

কার্ডিজ উপাদানঃ 304 স্টেইনলেস স্টীল

স্কেল হপার উপাদানঃ 304 সমতল স্টেইনলেস স্টীল

পাওয়ার সাপ্লাই পাওয়ারঃ এসি 220V/50HZ 2.5KW/16A

সিএসটি-ডি১০-৩৬০০ জেড-টাইপ বালতি উপাদান লিফট (টাইপ ৩০৪) এর স্কিম্যাটিক চিত্রঃ

টেকনিক্যাল প্যারামিটারঃ

পরিবহন ক্ষমতাঃ প্রতি ঘন্টা 0-10 ঘনমিটার (0.5 এর লোডিং সহগের উপর ভিত্তি করে গণনা করা)

আউটলেট উচ্চতাঃ 3600mm (সরঞ্জাম উচ্চতা উপর নির্ভর করে)

স্প্রোক্ট এবং স্প্রোক্ট শ্যাফ্টঃ নিকেলযুক্ত

চেইনঃ 304 স্টেইনলেস স্টীল

লিফট বালতি উপাদানঃ পিপি, পূর্ণ ক্ষমতা 2.2L

কম্পন স্লট আকারঃ 1000L x 280W x 100H

ব্র্যাকেট উপাদানঃ সাধারণ স্টিল স্প্রে প্লাস্টিক, উপাদান hopper উপাদানঃ 304 স্টেইনলেস স্টীল

হপার ভলিউমঃ ৬০ লিটার

কন্ট্রোল: কন্ট্রোল বক্স, ভেরিয়েবল ফ্রিকোয়েন্সি স্পিড রেগুলেশন, ক্যাপাসিটার স্তরের ডিভাইস সহ সজ্জিত

পাওয়ার সাপ্লাই পাওয়ারঃ এক-ফেজ 220V 50Hz 750W

সামগ্রিক ওজনঃ ২০০ কেজি

চিপ অপসারণ ফাংশন সহ (ম্যাগনেটিক রড এবং অবশিষ্টাংশ ভিব্রেটর দিয়ে সজ্জিত) এবং ধুলো স্ক্রিনিং এবং নন-স্ক্রিনিংঃলোহা অপসারণ লোহা ধারণকারী বস্তুর শোষণ যখন খাওয়ানো hopper বেরিয়ে আসে লোহা রড উপর বোঝায়. বেফেলটি প্রতিস্থাপন করা যায় এবং গর্তবিহীনগুলি সূক্ষ্ম উপকরণ (যেমন ছোট ফল) প্যাকিংয়ের জন্য ব্যবহৃত হয়। গর্তযুক্ত বেফেল সূক্ষ্ম ধুলো ফিল্টার করতে পারে।

তাপ ট্রান্সফার প্রিন্টিং ইন্টেলিজেন্ট কোডিং মেশিনের ডিসপ্লে ডায়াগ্রামঃ
