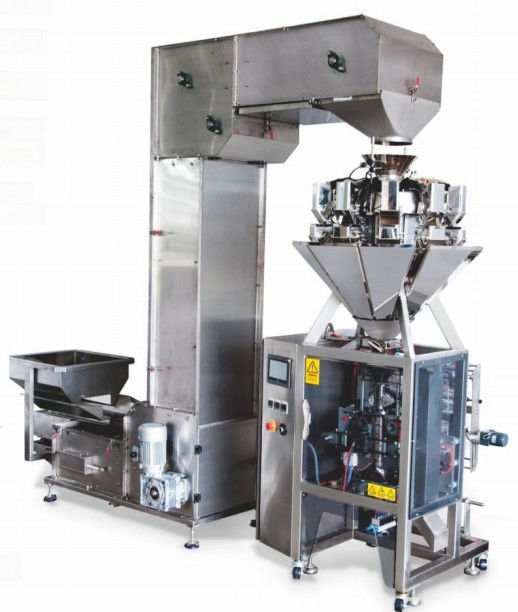

50-100 ব্যাগ/মিনিট স্বয়ংক্রিয় ওজন এবং প্যাকিং মেশিন 2.5KW

ইন্টিগ্রেটেড ওয়েজিং এবং অটোমেটিক প্যাকেজিং সিস্টেম

প্রক্রিয়া প্রবাহঃ

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

সম্পূর্ণ স্বয়ংক্রিয় বুদ্ধিমান উচ্চ গতির ছোট ডোজ পিপ্যাকেজিং মেশিন

প্যাকেজিং মেশিনের প্রযুক্তিগত পরামিতিঃ

প্যাকেজিং উপকরণঃ কণা, ট্যাবলেট, এবং অনিয়মিত জিনিস যা ওজন করা সহজ

প্যাকেজিং ক্ষমতাঃ 1-30g

প্যাকেজিং গতিঃ 50-100 ব্যাগ/মিনিট (প্যাকেজিং ব্যাগের দৈর্ঘ্য এবং উপাদান অবস্থার উপর নির্ভর করে)

ব্যাগ তৈরির ক্ষমতাঃ 50 ≤ W ≤ 150mm × L ≤ 230mm

প্যাকেজিং ফিল্মঃ ≤ 320 মিমি

ব্যাগের আকারঃ TBD

প্যাকেজিং ফিল্মের প্রস্থঃ নির্ধারণ করা হবে

সিলিং ফর্মঃ ব্যাক সিলিং

উল্লম্ব সিলিং ফর্মঃ পাশের সিলিং (একক কর্ম)

পিছনের সিলিংয়ের প্রস্থঃ 10 মিমি সোজা শস্য

অনুভূমিক সিলিং প্রস্থঃ অনুভূমিক সিলিং ছাঁচের পুরো প্রস্থ 20 মিমি, সোজা রেখাগুলির সাথে (2 মিমি দূরত্ব)

কাটার পদ্ধতিঃ টুকরো টুকরো কাটিয়া (মধ্যে একটি ছুরি দিয়ে অনুভূমিক সীল, স্বতন্ত্র কাটিয়া)

অপটোইলেকট্রনিক কন্ট্রোলঃ রঙ কোড নিয়ন্ত্রণ দৈর্ঘ্য বা টাচ স্ক্রিন সেটিং দৈর্ঘ্য

ব্যাগ টানার পদ্ধতিঃ সার্ভো মোটর ব্যাগ টানতে বেল্ট ড্রাইভ

অনুভূমিক সিলিং পদ্ধতিঃ সার্ভো মোটর অনুভূমিক সিলিং

প্যাকেজিং উপকরণঃ কম্পোজিট প্যাকেজিং উপকরণ

পাওয়ার সাপ্লাইঃ এসি 220V/50HZ 2.5KW

গ্যাস উৎস চাপঃ 6kg

গ্যাস খরচঃ 0.4 m3/min

মৌলিক কনফিগারেশনঃ

7 "ইনোভেন্স রঙিন টাচ স্ক্রিন+ইনোভেন্স পিএলসি (চীনা অপারেটিং ভাষা), ত্রুটি প্রম্পট এবং স্ব-নির্ণয়ের ফাংশন সহ

তাইওয়ান AIRTAC বায়ুসংক্রান্ত উপাদান

ইউডিয়ান তাপমাত্রা নিয়ন্ত্রণ (1 উল্লম্ব সীল, 2 অনুভূমিক সীল)

ইনোভেশন সার্ভো মোটর ব্যাগ টানা

উদ্ভাবন সার্ভো মোটর অনুভূমিক সিলিং

স্নাইডার বা ওমরনের বৈদ্যুতিক উপাদান

পুরো মেশিনের উন্মুক্ত অংশগুলি 304 স্টেইনলেস স্টীল বা অ্যালুমিনিয়াম খাদ উপাদান থেকে তৈরি (চলন্ত অংশ ব্যতীত)

উপাদানটির সাথে যোগাযোগের অংশটি স্টেইনলেস স্টীল 304 উপাদান থেকে তৈরি

সংযুক্ত স্কেলের প্রযুক্তিগত পরামিতিঃ

HX-A14 14 মাথা 0.5L স্টেইনলেস স্টীল জলরোধী মাইক্রোকম্পিউটার সমন্বয় স্কেল

টেকনিক্যাল প্যারামিটারঃ

ওজন পরিসীমাঃ ১-২০০ গ্রাম

ওজন গতিঃ ≤ 110 ব্যাগ/মিনিট (প্যাকেজিং ওজন এবং উপাদান বৈশিষ্ট্য উপর নির্ভর করে পরিবর্তিত হয়)

ওজন নির্ভুলতার পরিসীমাঃ এক্স (0.5) স্তর, প্রায় ± 0.1-0.5g (উপাদানের অবস্থার উপর নির্ভর করে)

হপার ক্যাপাসিটিঃ 500 মিলি

ড্রাইভিং পদ্ধতিঃ স্টেপার মোটর

কার্ডিজ উপাদানঃ 304 স্টেইনলেস স্টীল

স্কেল হপার উপাদানঃ 304 সমতল স্টেইনলেস স্টীল

পাওয়ার সাপ্লাই পাওয়ারঃ এসি 220V/50HZ 1.5KW/10A

হিট ট্রান্সফার প্রিন্টিং ইন্টেলিজেন্ট কোডিং মেশিন

টেকনিক্যাল প্যারামিটারঃ

প্রিন্টার হেডঃ ৩২ মিমি প্রশস্ত, ৩০০ ডিপিআই (১২ ডট/মিমি)

মুদ্রণ পরিসীমাঃ 33mm * 75mm

মুদ্রণ মোডঃ ধ্রুবক

মুদ্রণ ঘনত্বঃ ≤ ২৫০ বার/মিনিট

রিবন দৈর্ঘ্যঃ 600 মিটার (সর্বোচ্চ দৈর্ঘ্য 1200 মিটার)

ব্যান্ড প্রস্থঃ 33mm

যোগাযোগ ইন্টারফেসঃ ইউএসবি / সমর্থন RS232, দ্বৈত ইথারনেট, ইউএসবি কার্ড রিডার এবং স্ক্যানার, বাইনারি এবং এএসসিআইআই যোগাযোগ প্রোটোকল, উইন্ডোজ ® ড্রাইভার, জেডপিএল এবং এসএটিও সিমুলেশন

পাওয়ার সাপ্লাইঃ ভোল্টেজ AC100V~240V

শক্তিঃ 120W

কাজের পরিবেশের তাপমাত্রাঃ 0-40 °C

আপেক্ষিক আর্দ্রতাঃ ১০% -৯৫% (কন্ডেনসিং নয়)

0.5 মিটার বায়ু উৎস 3/ মিনিট

ওজন প্রিন্টঃ 4.8 কেজি, নিয়ন্ত্রণ হ্যান্ডেলঃ 0.4 কেজি

পরিবহন ক্ষমতাঃ প্রতি ঘন্টা 0-10 ঘনমিটার (0.5 এর লোডিং সহগের উপর ভিত্তি করে গণনা করা)

আউটলেট উচ্চতাঃ 3600mm (সরঞ্জাম উচ্চতা উপর নির্ভর করে)

স্প্রোক্ট এবং স্প্রোক্ট শ্যাফ্টঃ নিকেলযুক্ত

চেইনঃ 304 স্টেইনলেস স্টীল

লিফট বালতি উপাদানঃ পিপি, পূর্ণ ক্ষমতা 2.2L

কম্পন স্লট আকারঃ 1000L x 280W x 100H

ব্র্যাকেট উপাদানঃ সাধারণ স্টিল স্প্রে প্লাস্টিক, উপাদান hopper উপাদানঃ 304 স্টেইনলেস স্টীল

হপার ভলিউমঃ ৬০ লিটার

কন্ট্রোল: কন্ট্রোল বক্স, ভেরিয়েবল ফ্রিকোয়েন্সি স্পিড রেগুলেশন, ক্যাপাসিটার স্তরের ডিভাইস সহ সজ্জিত

পাওয়ার সাপ্লাই পাওয়ারঃ এক-ফেজ 220V 50Hz 750W

সামগ্রিক ওজনঃ ২০০ কেজি

চিপ অপসারণ ফাংশন সহ (ম্যাগনেটিক রড এবং অবশিষ্টাংশ ভিব্রেটর দিয়ে সজ্জিত) এবং ধুলো স্ক্রিনিং এবং নন-স্ক্রিনিংঃলোহা অপসারণ লোহা ধারণকারী বস্তুর শোষণ যখন খাওয়ানো hopper বেরিয়ে আসে লোহা রড উপর বোঝায়. বেফেলটি প্রতিস্থাপন করা যায় এবং গর্তবিহীনগুলি সূক্ষ্ম উপকরণ (যেমন ছোট ফল) প্যাকিংয়ের জন্য ব্যবহৃত হয়। গর্তযুক্ত বেফেল সূক্ষ্ম ধুলো ফিল্টার করতে পারে।

তাপ ট্রান্সফার প্রিন্টিং ইন্টেলিজেন্ট কোডিং মেশিনের ডিসপ্লে ডায়াগ্রামঃ
